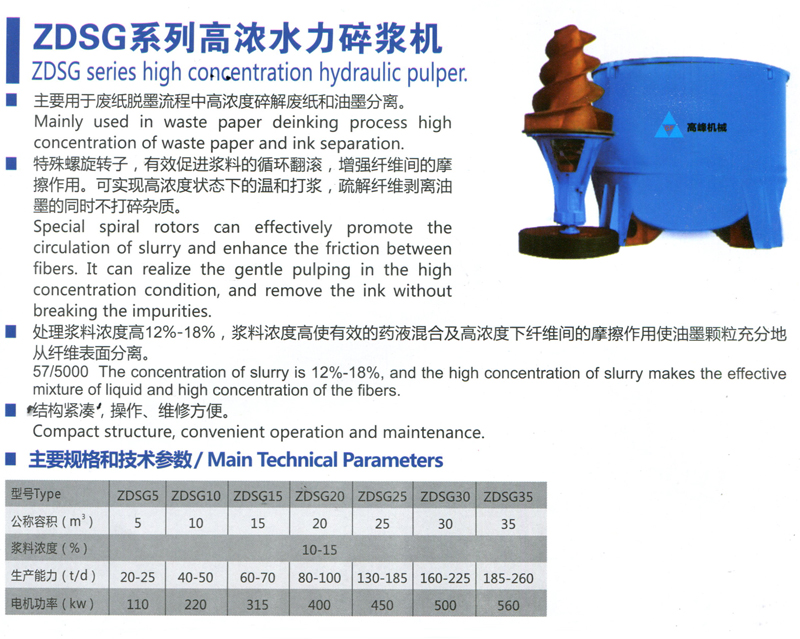

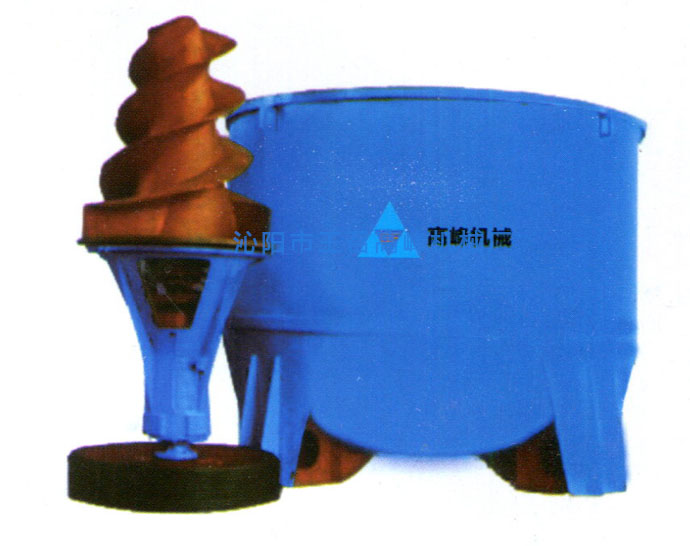

立式水力碎漿機：主要結構有槽體、轉子（葉輪）、底刀環和電機等。一般轉盤的圓周速度為1000m/min，槽體直徑為1—6m。我國目前水力碎漿機的容積有1—30立方等多種型號。

　　工作原理：啟動電機，葉輪開始轉動，槽體中的漿料沿著軸線中心吸入，從圓周高速拋出，形成劇烈的湍流循環。由于葉輪翼的撕扯及不同速度的漿流層的相互濡動，產生一種巨大的摩擦作用，使漿料在濕態中強烈疏解、分離纖維，同時纖維束又在葉輪與篩板的間隙中互相摩擦，增加纖維化的作用。

　　臥式水力碎漿機：分為伏特式（臥式）水力碎漿機和滾筒式（轉鼓式）水力碎漿機兩種。

　　伏特式水力碎漿機有一個側置的轉子，槽體下部有一個雜質收集器，其它結構與立式碎漿機相同。這種碎漿機能夠處理未經分揀的廢紙。

　　滾筒式水力碎漿機可連續排除難以碎解的非纖維雜質，生產能力大。它利用圓筒內壁的隔板不斷地將紙料兜起，在一定高度時將其摔落到圓筒底部，利用撕扯剪切作用達到離解纖維的目的。重大雜質不受機械破損，較易被除雜設備清除。
